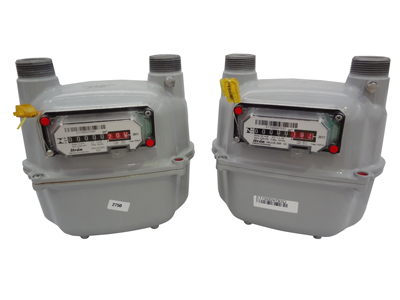

Medidor de gás G4

Especificações técnicas

Corpo material Alimínio
Tipo de gás Gás Natural, GLP e *outros gases não corrosivos (*sob consulta)
Volume cíclico 1,2dm³
Temperatura de operação -25°C a +55°C
Temperatura de armazenamento -30°C a +70°C
Pressão Máxima de operação 1 bar
Vazões Qmin 0,04m³/h Qmáx 6m³/h
Direção do fluxo da esquerda para a direita

Dimensões e peso

A (mm) 110
B(mm) 219
C(mm) 77
D(mm) 196
E(mm) 177
Peso (kg) 2,2
DN 1. 1/4"

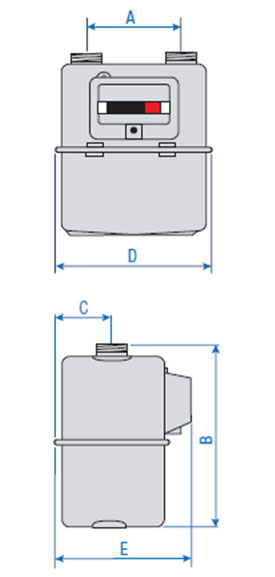

Desenho Técnico

desenho técnico

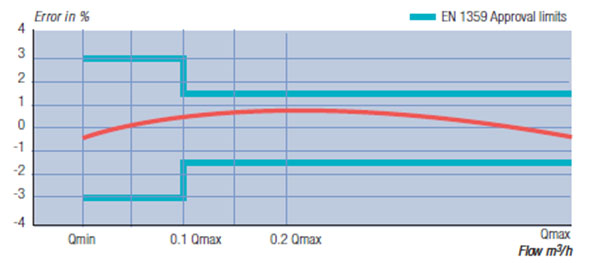

Curva metrológica

Gráfico

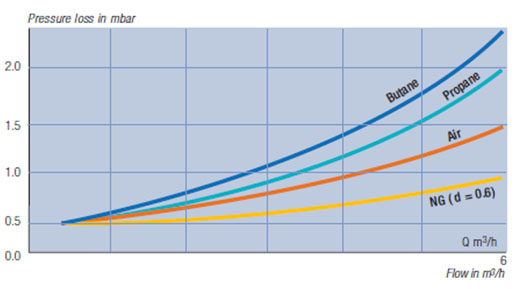

Perda de carga

perda de carga
