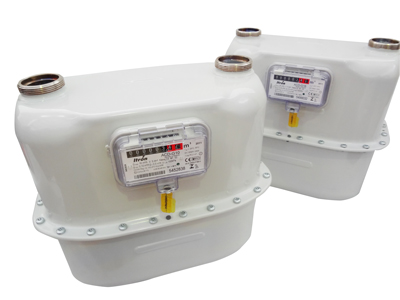

G10 e G16

g10 e g16

Especificações técnicas

Corpo material Aluminio
Tipo de gás Gás Natural, GLP e *outros gases não corrosivos (*sob consulta)
Fluxo de partida < 8 dm3/h
Temperatura de operação Ambiente:-25°C a +55°C
Temperatura de operação Gás: -25°C a +55°C
Temperatura de operação Armazenamento: -40°C a +70°C
Pressão Máxima de operação 1 bar
Vazões G10 Qmin 0,10m3/h Qmáx 16m3/h
Vazões G16 Qmin 0,16m3/h Qmáx 25m3/h
Direção do fluxo da esquerda para a direita

Dimensões e peso

A (mm) 280
B(mm) 328
C(mm) 85
D(mm) 382
E(mm) 191
Peso (kg) 7,9
DN 2"

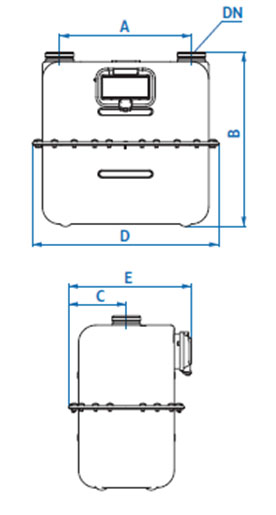

Desenho Técnico

Desenho técnico

Curva metrológica

Curva

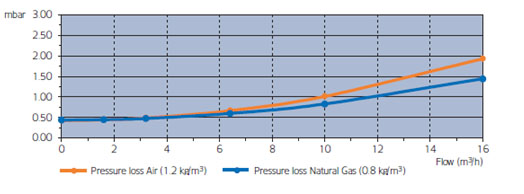

Perda de carga G10

Perda de carga

Perda de carga G16

perda de carga
