G25 e G40
Especificações técnicas
| Corpo material | Alumínio |
| Tipo de gás | Gás Natural, GLP e *outros gases não corrosivos (*sob consulta) |
| Volume cíclico | G25: 20dm3 |
| Volume cíclico | G40: 30dm3 |
| Temperatura de operação | Ambiente:-20°C a +60°C |
| Temperatura de operação | Gás: -10°C a +50°C |
| Temperatura de operação | Armazenamento: -40°C a +60°C |
| Pressão Máxima de operação | 1 bar |
| Vazões | G25 Qmin 0,25m3/h Qmáx 40m3/h |
| Vazões | G40 Qmin 0,40m3/h Qmáx 65m3/h |
| Direção do fluxo | Da esquerda para a direita |
Dimensões e peso
| A (mm) | 335 |
| A (mm) | 430 |
| B(mm) | 443 |
| B(mm) | 661 |
| C(mm) | 138 |
| C(mm) | 185 |
| D(mm) | 457 |
| D(mm) | 612 |
| E(mm) | 289 |
| E(mm) | 384 |
| Peso (kg) | 13,3 |
| Peso (kg) | 40,5 |
| DN | 2 1/2" |
| DN | 3" |

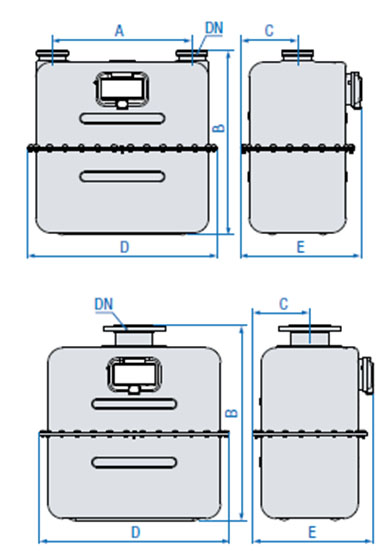

Desenho Técnico G25

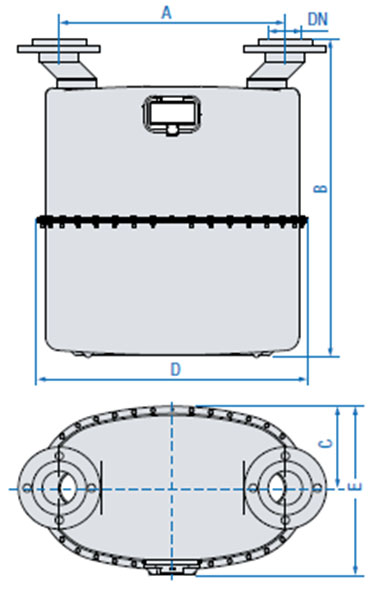

Desenho Técnico G40

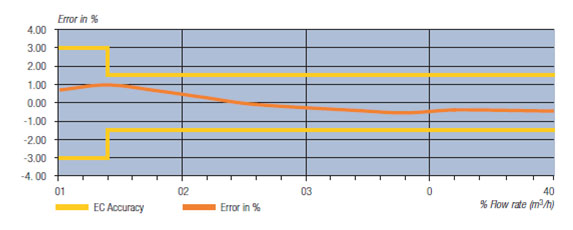

Curva metrológica G25

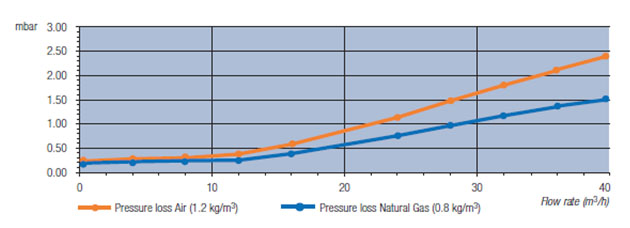

Perda de carga G25

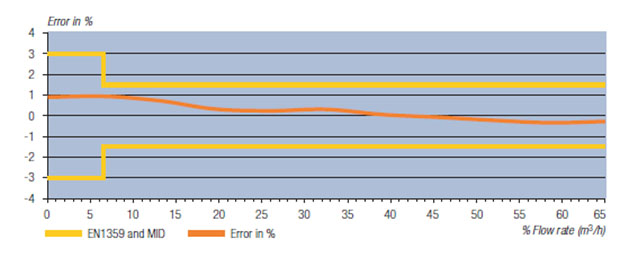

Curva metrológica G40
