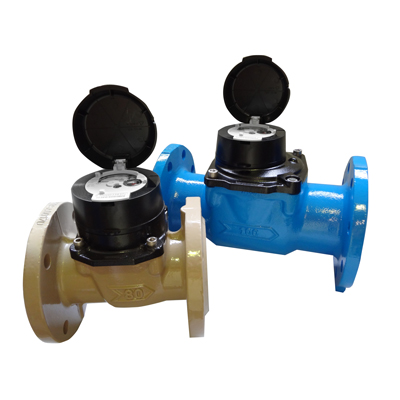

Woltex

Características técnicas

Catálogo

Faça o download do catálogo geral Itrón.

Valores de desempenho - Woltex - Turbina Horizontal

Diâmetro Nomninal (DN)



 mm
pol
 		 50
(2")		 80
(3")		 100
(4")		 150
(6")
Classe Metrológica
 		 Classe Classe B na Horizontal ou Vertical
Tipo (de acordo com Qn)
 		 Classe N* G* N*     G*      N*    G*   N*     G*
Vazão Máxima - Qmáx m3/h 30 50 80 120 120 200 300 500
Vazão Nominal - Qn
 		 m3/h 15 25 40 60 60 100 150 250
Vazão de Transição - Qt
 		 m3/h 3 5 8 12 12 20 30 50
Vazão Mínima - Qmin
 		 m3/h 0,45 0,75 1,2 1,8 1,8 3 4,5 7,5
Início de Funcionamento Típico
 		 l/h 200 300 400 1400
Perda de carga Qmáx
 		 bar <1 <1 <1 <1 <1 <1 <1 <1
Pressão máxima de trabalho
 		 bar 16 16 16 16 16 16 16 16
Temperatura máxima bar 40/90** 40/90** 40 40 40 40 40 40
200
(8")		 250
(10")		 300
(12")		 400
(16")		 500
(20")
Classe B na Horizontal ou Vertical
N* G* N* G* N* G* N* G* N* G*
500 800 800 1200 1200 2000 2000 3000 3000 5000
250 400 400 600 600 1000 1000 1500 1500 2500
50 80 80 120 120 200 200 300 300 500
7,5 12 12 18 18 30 30 45 45 75
1600 3000 1000 1500 2000
<1 <1 <1 <1 <1 <1 <1 <1 <1 <1
16 16 16 16 16 16 16 16 16 16
40 40 40 40 40 40 40 40 40 40

Pré-equipado para comunicação - Tecnologia Cyble
Dupla aprovação para o mesmo medidor (N e G); *N-vazão normal; *G-vazão estendida
** 90° C : Versão água quente

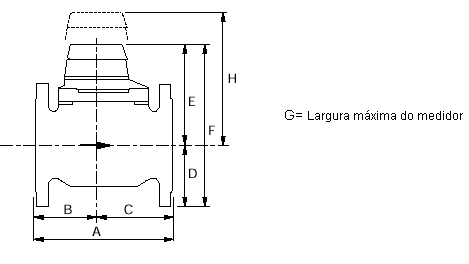

Desenho Técnico

Woltex desenho técnico

Dimensões


Vazão Máxima - Qmáx
 		 m3/h
 		 30 50 80 100 120 200 300 500
Diâmetro nominal - DN mm 50 80 100 150
Peso kg 10,4 14,1 19,5 34
A mm 200 225 250 300
B mm 100 100 111 139
C mm 100 100 139 161
D mm 82,5 100 110 142,5
E mm 177 177 180 204
F mm 259,5 277 290 346,5
G mm 165 200 220 285
H mm 279 279 320 405
500 800 800 1200 1200 2000 2000 3000 3000 5000
200 250 300 400 500
55 75 175 255 390
350 450 500 600 800
164 214 200 250 350
186 236 300 350 450
82,5 204 230 290 257,5
230 205 353 353 353
391 399 573 633 700
340 405 460 580 715
430 407 740 470 740

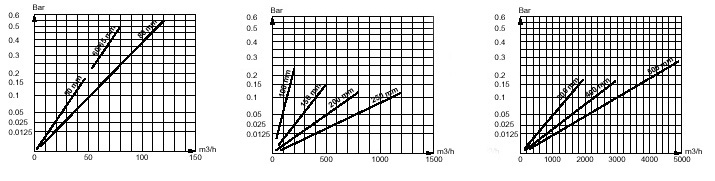

Gráfico de Perda de Carga

gráfico de perda de carga

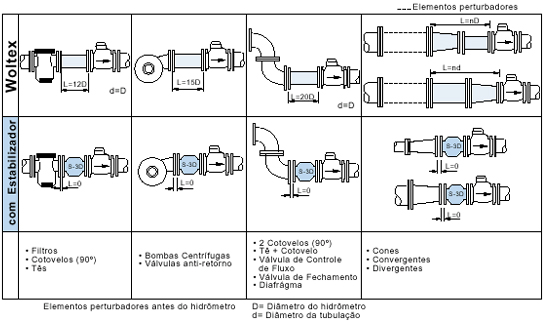

Condições de instalação

Condições de instalação

  • Recomenda-se purgar a tubulação, antes de instalar o medidor no ponto mais baixo da mesma.
  • Recomenda-se também a instalação de filtro antes do medidor.
  • Verifique o modelo de filtro com o nosso departamento de vendas.
  • Não soldar perto do medidor (altas temperaturas podem danificar o kit interno).
  • Pode trabalhar tanto na horizontal como na vertical.
