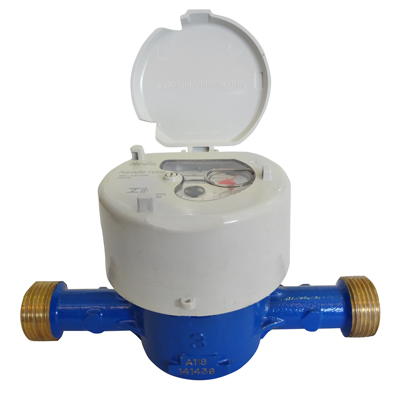

Aquadis
Características técnicas
Catálogo
Faça o download do catálogo geral Itrón.
Valores de desempenho - Aquadis +
| Diâmetro Nomninal (DN) |
mm pol |
20 (3/4") |
|---|---|---|
| Classe Metrológica | Classe | C |
| Vazão Máxima - Qmáx | m3/h | 3 |
| Vazão Nominal - Qn | m3/h | 1,5 |
| Vazão de Transição - Qt | l/h | 22,5 |
| Vazão Mínima - Qmin | l/h | 15 |
| Início de Funcionamento Típico | l/h | 1 |
| Comprimento | mm | 190 |
| Pressão máxima de trabalho | bar | 10 |
| Temperatura máxima | C° | 40 |
Pré-equipado para comunicação- Tecnologia Cyble
Desenho Técnico
Dimensões
| Vazão Máxima - Qmáx | m3/h | 3 |
|---|---|---|
| Diâmetro nominal - DN | mm | 20 |
| Peso | kg | 1 |
| A | mm | 170 |
| B | mm | 116 |
| C | mm | 20 |
| D | mm | 88 |
Gráfico de Perda de Carga
.jpg)
Condições de instalação
- O hidrômetro deve ser instalado no ponto mais baixo da tubulação;
- Realizar a purga do sistema do cavalete;
- Montar o hidrômetro no cavalete (quando aplicável);
- Girá-lo com o mostrador da relojoaria para baixo;
- Escoar a água abundantemente através do sistema;
- Retorná-lo a posição normal de operação e apertar corretamente as conexões;
- Verificar se não há vazamentos e se o hidrômetro funciona corretamente;
- Lacrar o hidrômetro ao cavalete, quando for aplicável.
