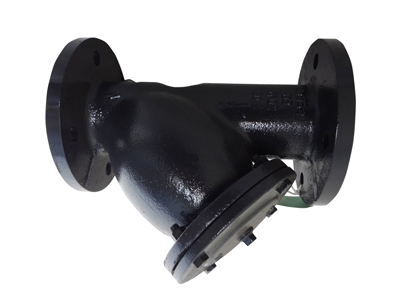

Filtro Y
| DN | 1. ½” | 2” | 3” | 4” | 6” | 8” | 10” | 12” |
|---|---|---|---|---|---|---|---|---|
| D | 127 | 152,4 | 190,5 | 228,6 | 279,4 | 342,9 | 406,4 | 482,6 |
| B | 14,3 | 16 | 19 | 23,8 | 25,4 | 28,5 |
30,3 |
31,8 |
| H | 128,8 | 150,2 | 198,5 | 238,4 | 326,2 | 391,8 |
537,1 |
600 |
| L | 200 | 230 | 310 | 350 | 480 | 600 |
750 |
870 |
| Peso (kg) | 11,6 | 14,5 | 19,2 | 33,5 | 61 | 78,5 |
104 |
139,5 |
| Elementos filtrantes | 0,8mm (20mesh) | 0,8mm (20mesh) | 1,2mm (16mesh) | 1,2mm (16mesh) | 1,6mm (10mesh) |
1,6mm(10mesh) |
3,2mm (7mesh) | 3,2mm (7mesh) |
| Posição | Nome | Material |
|---|---|---|
| 1 | Corpo | Ferro fundido ASTM A 126 B |
| 2 | Elemento filtrante | Aço inoxidável AISI 304 |
| 3 | Bujão da tampa | Aço galvanizado |
| 4 | Anel o’ring | Borracha NBR |
| 5 | Porca sextavada | Aço carbono |
| 6 | Tampa | Ferro fundido ASTM A 126 B |
| 7 | Parafuso sextavado | Aço carbono |

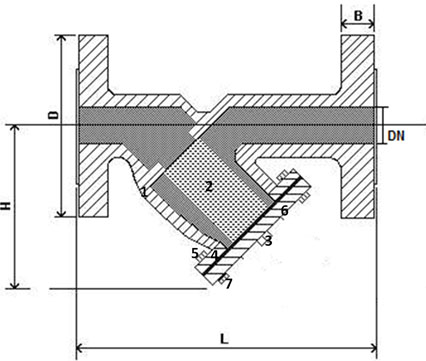

Desenho técnico
