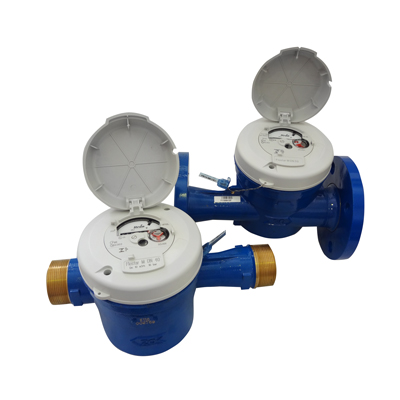

Flostar M
Características Técnicas
Catálogo
Faça o download do catálogo geral Itrón.
Valores de desempenho - Flostar - Unijato classe C
| Diâmetro Nomninal (DN) |
mm pol |
40 (1.1/2") |
50 (2") |
80 (3") |
100 (4") |
150 (6") |
|---|---|---|---|---|---|---|
| Classe Metrológica | Classe |
C |
C | C | C | C |
| Vazão Máxima - Qmáx | m3/h | 20 | 30 |
60 |
100 | 200 |
| Vazão Nominal - Qn | m3/h | 10 | 15 |
30 |
50 | 100 |
| Vazão de Transição - Qt | l/h | 150 | 225 |
450 |
750 | 1500 |
| Vazão Mínima - Qmin | l/h | 100 | 90 |
180 |
300 | 600 |
| Início de Funcionamento Típico | l/h | 30 | 32 | 50 | 70 | 90 |
| Perda de carga Qmáx | bar | <1 | <1 | <1 | <1 | <1 |
| Comprimento | mm | 300 | 270 | 300 | 360 | 450 |
| Pressão máxima de trabalho | bar | 10 | 10 | 10 | 10 | 10 |
| Temperatura máxima | Cº | 40/90* | 40/90* | 40 | 40 | 40 |
Pré-equipado para comunicação- Tecnologia Cyble
*Versão água quente.
Possui rosca BSP 1.1/2" e flange PN 10 demais DN.

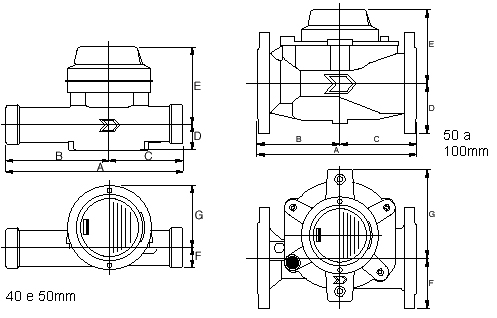

Desenho Técnico
Dimensões
| Vazão Máxima - Qmáx | m3/h | 30 | 30 | 60 | 100 | 200 |
|---|---|---|---|---|---|---|
| Diâmetro nominal - DN | mm | 40 | 50 | 80 |
100 |
150 |
| Peso | kg | 7,2 | 11,2 | 15 | 27 | 34 |
| A | mm | 300 | 270 | 300 | 360 | 450 |
| B | mm | 175 | 175 | 200 | 184 | 240 |
| C | mm | 125 | 125 | 150 | 166 | 210 |
| D | mm | 43 | 43 | 100 | 110 | 144 |
| E | mm | 126 | 126 | 127 | 140 | 173 |
| F | mm | 40 | 40 | 100 | 110 | 144 |
| G | mm | 104 | 104 | 171 | 198 | 236 |

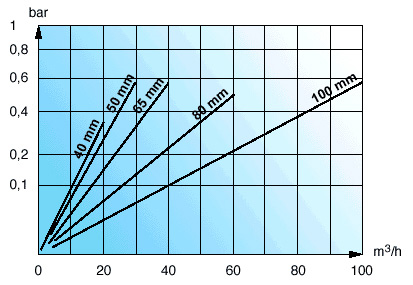

Gráfico de perda de carga

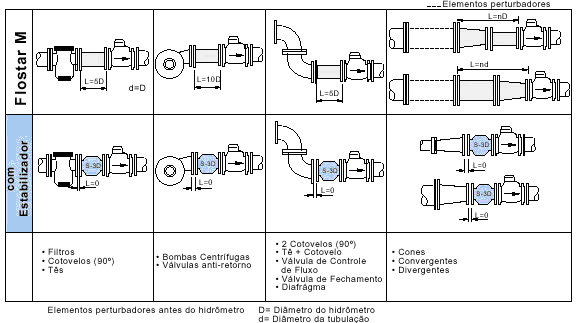

Condições de Instalação
- Flostar-M é classe C na posição horizontal e classe B nas demais posições.
- Para os de diâmetros nominais 50, 65, 80 e 100mm é recomendada a instalação de filtro a montante do medidor. O medidor deve ser instalado no ponto mais baixo da tubulação para minimizar o risco de passagem de ar.
